工作原理Principles
Miltys竭誠為用戶解決電能質量問題，有源濾波器具備前所未有的綜合電能質量治理能力， APF可同時濾除2-50次以內的諧波，濾波能力可高達97%以上，對階躍變化的諧波完全補償時間小于10ms。APF可多臺同時并聯運行，整機效率大于97.5%，完全適用于工業、民用領域各種情況，是非線性負載諧波治理與無功補償?shù)?*****解決方案。

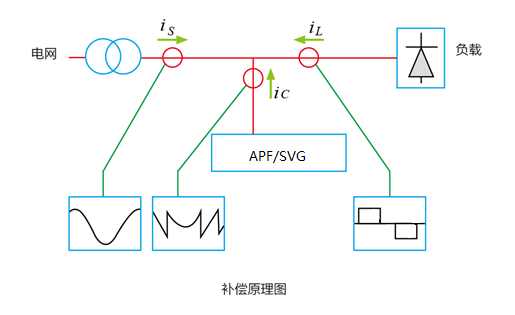

APF通過外部電流互感器實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統中的諧波大小相等相位相反的補償電流，實現濾除諧波的功能。
APF輸出補償電流根據系統的諧波量動態準確變化，因此不會出現過補償?shù)膯栴}。另外，APF內部有過載保護功能，當系統的諧波量大于濾波器容量時，裝置可以自動限制在100%額定容量輸出，不會發生過載。
型號選型 Model selection

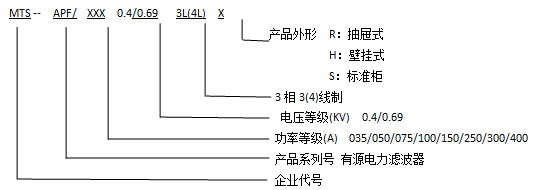

產品型號定義
| 單機額定電流 | 35A | 50A | 75A | 100A | 150A | 200A | 250A | 300A | 400A |
| 額定電壓 | AC400V～AC690V |
尺寸mm
（寬*深*高） | 365*200*508 | 385*200*586 | 445*220*625 | 800*600*2200，800*800*2200，800*1000*2200，1000*1000*2200 |
| 安裝方式 | 壁掛式 | 機柜式（其它尺寸可定制） |
| 防護等級 | IP20，其余IP等級可定制 |
